【“無廢城市”知多D(第15期)】你知道什么是裝配式建筑嗎?
發布日期:2023-06-29 09:22:52
來源: 本網
打印
【字體:

01

什么是裝配式建筑?

裝配式建筑是指在工廠化生產的部品部件,在施工現場通過組裝和連接而成的建筑。相對于現在仍然在施工當中占主流的現澆建筑來說,裝配式建筑是把一部分原來通過現澆成型的構配件,比如梁、柱、板,拿到工廠去生產,生產之后再運到工地來組裝,把它的節點做好,然后采用一部分的現場澆筑將這兩部分結合起來,形成一個完整的建筑。衡量裝配式建筑的水平,還有個裝配率的問題,到底有多少構件拿到工廠組裝了,現場的濕作業量減少了多少,都代表了裝配式建筑的技術水平。

02

為什么要大力推廣裝配式建筑?

裝配式建筑是建造方式的一種改革,更是建筑業落實黨中央、國務院提出的推動供給側結構性改革的一個重要舉措。目前的建筑產品基本上是以現澆為主,形式單一,可供選擇的方式不多,一定會影響產品的建造速度、產品質量和使用功能。從20世紀40年代開始,經過五、六十年的發展,裝配式建筑的技術從國際上看已經成熟了,而我們近幾年來雖然在積極努力地探索發展裝配式建筑,但是從總體上講,裝配式建筑的比例和規模還不盡如人意,這也正是在當前的形勢下,我們大力推廣裝配式建筑的一個基本考慮。

03

發展裝配式建筑需解決什么問題?

一是要培育市場需求。現在的工程量很大,但是真正希望業主或者開發單位自己愿意主動采用裝配式建筑這種方式來建造的意愿還不是很強烈,因此需要大力推廣裝配式建筑的先進技術,培育市場的需求。
二是要保障市場的供給。要用裝配方式來建造建筑,在行業內部的生產、構配件的供求能力方面也存在不足。所以,一方面培養需求,一方面保障供給。
三是現場的施工人員要掌握相關技能。這既是推動市場發展必不可少的因素,也是保證裝配式建筑工程質量的必要條件。所以,從市場供需、企業能力、施工人員操作技能上,目前還都需要做大量的工作。

圖片

走進項目

圖片

圖片

我市新會區同慶路某新建高層住宅為裝配式建筑示范項目,采用剪力墻結構體系,建筑高度98.8米。該樓棟2至33層應用PC裝配式建筑體系,應用面積14958平方米。依據廣東省《裝配式建筑評價標準》的相關要求,主要裝配式建筑體系包含:預制凸窗、預制陽臺、預制疊合樓板、預制空調板、預制樓梯及樓梯隔墻、ALC內隔墻、集成廚衛和BIM技術應用。該樓棟裝配率達到50%以上,滿足廣東省《裝配式建筑評價標準》,被廣東省建設工程綠色與裝配式發展協會認定為廣東省裝配式建筑(基本級·設計階段)。

裝配式建筑設計有何特色?

01

標準化設計

標準層采用2個標準戶型,1個核心筒,采用標準化設計。項目采用的預制構件包括預制凸窗、預制陽臺、預制疊合樓板、預制空調板、預制樓梯及樓梯隔墻、ALC內隔墻,同時外墻除預制構件以外,全部采用現澆混凝土外墻,提高工業化程度,發揮工業化優勢。

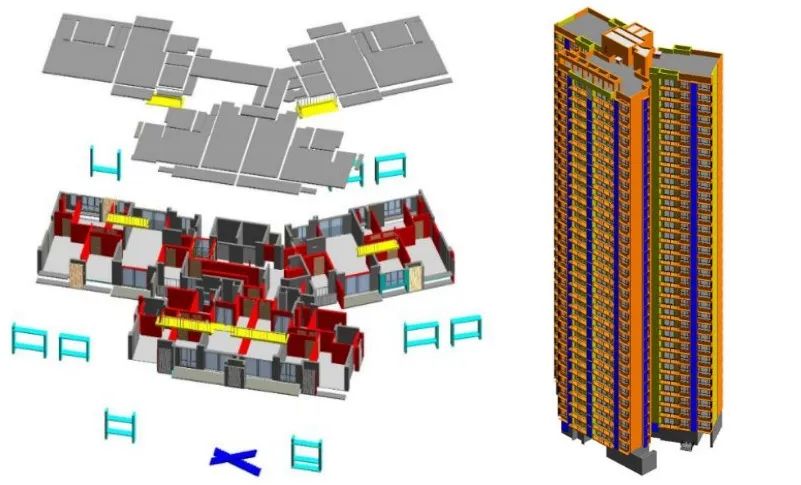

▲標準層工業化三維圖

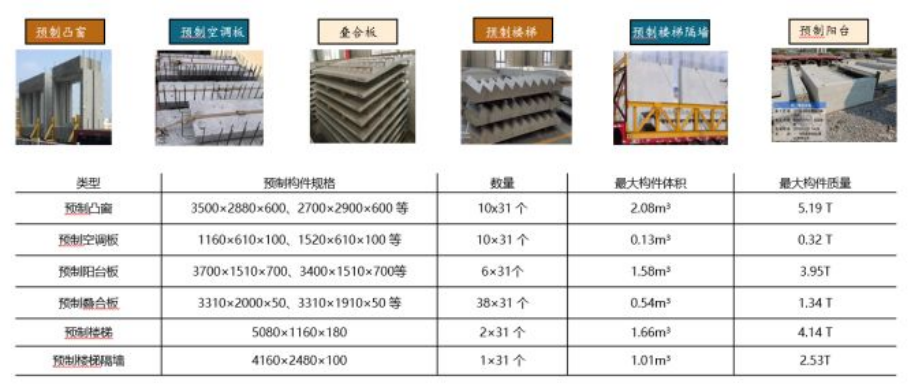

▲預制構件拆分

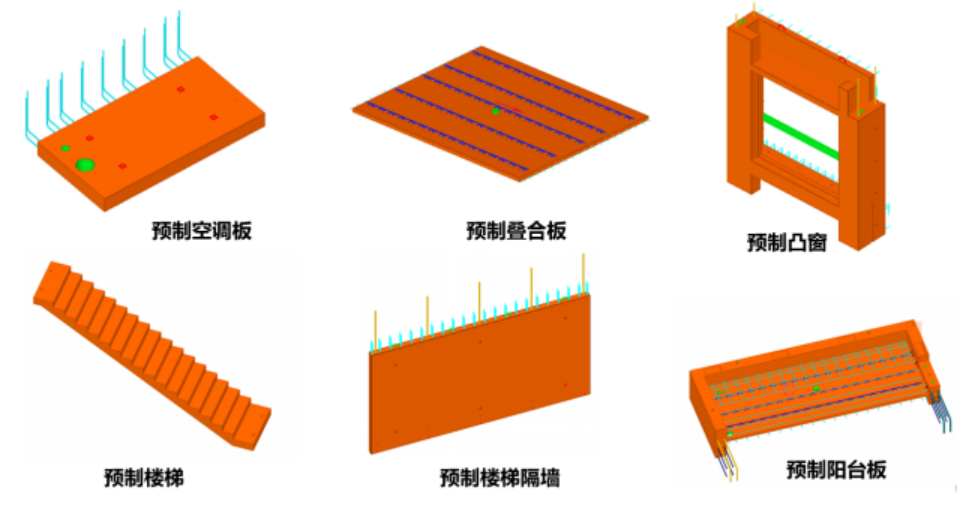

▲預制構件三維視圖

02

ALC內隔墻

采用蒸壓加氣混凝土(ALC)內隔墻,強度等級B06 A5.0,槽口形式為平口,板配筋為單網片。內隔墻厚度為200mm、100mm,采用100mm及90mm厚ALC板安裝,安裝采用管卡豎裝板工法。

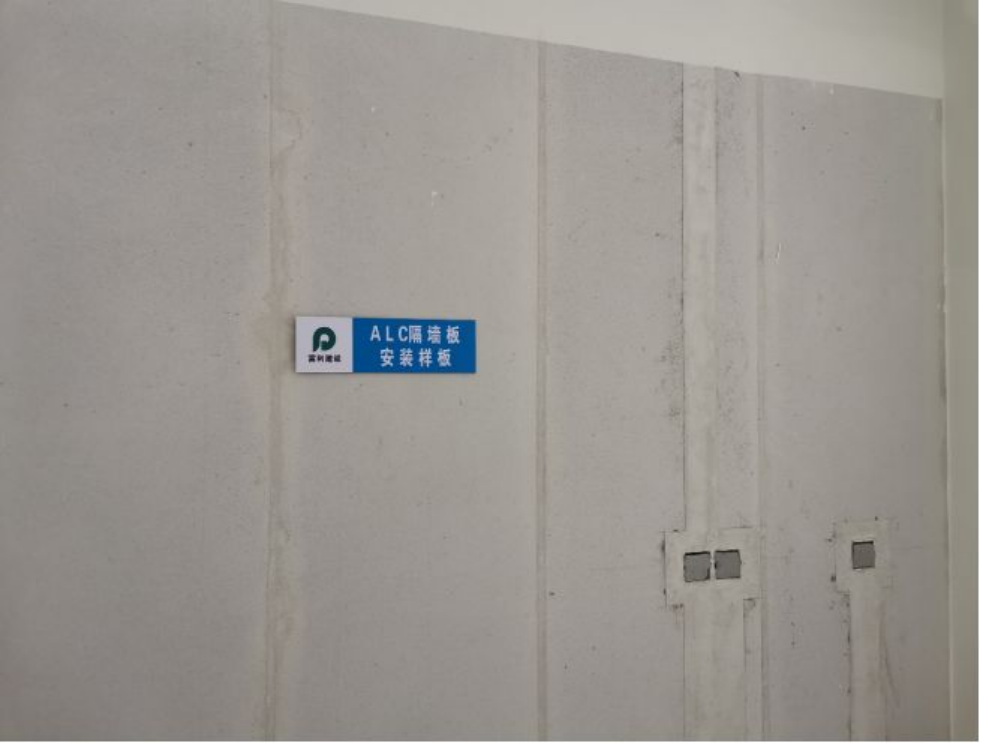

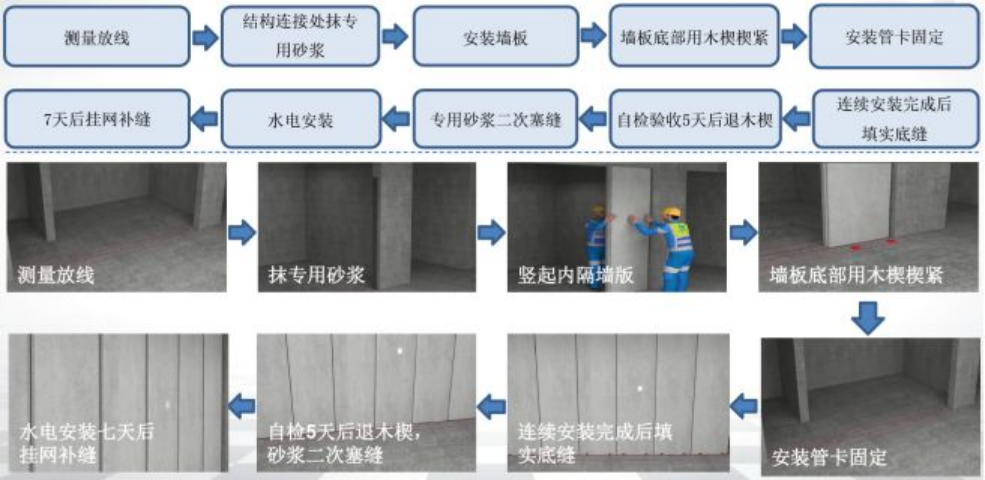

▲ALC內隔墻安裝工藝及效果

03

裝配式裝修

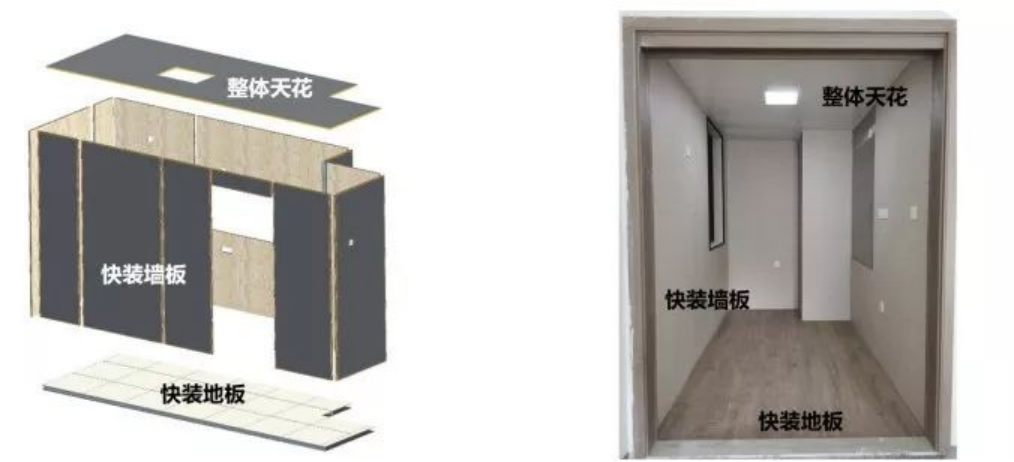

采用裝配式裝修,主要包含整體衛浴和廚房。整體廚房是指整體設計,整體施工裝修的全套廚房系統,包含地面、墻面、天花和功能模塊,所有工序均采用干法施工,快速拼裝完成。


整體衛浴是采用新型復合材料在工廠通過大型模具模壓成型,以防水底盤、壁板、頂板為主體,配套洗漱、如則沐浴設施和上下水系統、電路系統,在現場進行干法裝配的衛生間。整體衛浴采用干法施工,標準化及規范化的高效率裝配方式,可徹底解決衛生間滲漏問題,真正實現建筑的工業化。

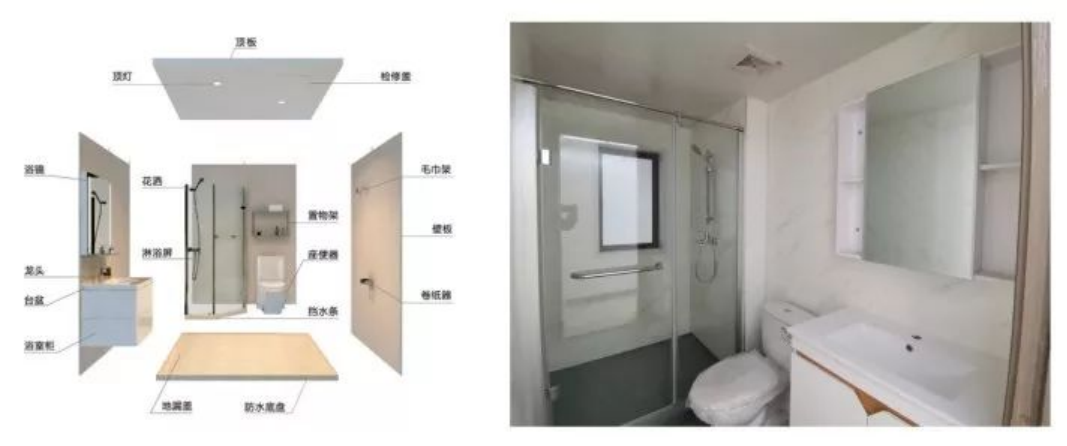

▲禧屋整體衛浴基本結構

裝配式建筑技術應用有何優勢?

01

工業化生產

預制構件標準化生產,針對構件生產的重難點問題提前制定風險防控措施,構件生產全流程各個步驟制定相應的檢驗內容和檢驗標準,全程可視化驗收。

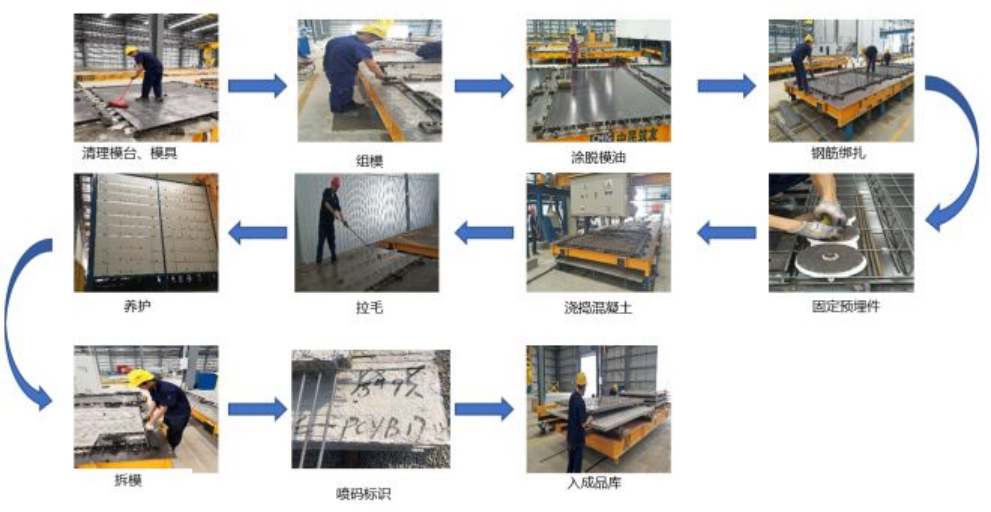

▲預制構件標準化生產流程

02

標準層預制構件吊裝與施工

預制構件吊裝前,策劃標準層施工流程,以及凸窗、陽臺、空調板、疊合板的吊裝順序。搭建PC裝配式建筑質量管控體系:建設單位主導,構件廠、監理單位和總包單位多方聯動配合,共同推進標準動作落地,保證PC裝配式建筑施工質量。

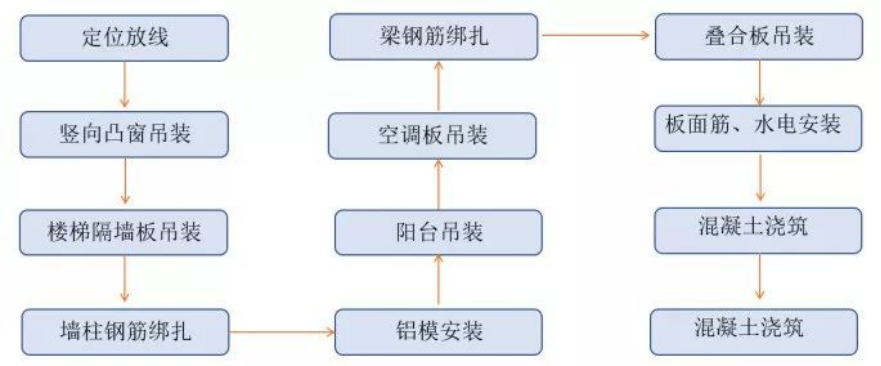

▲PC標準層施工流程

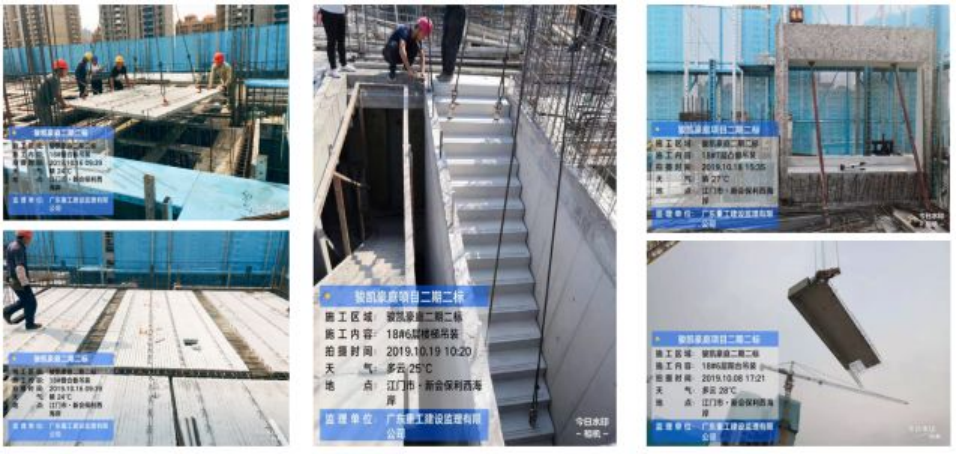

▲PC標準層預制構件吊裝

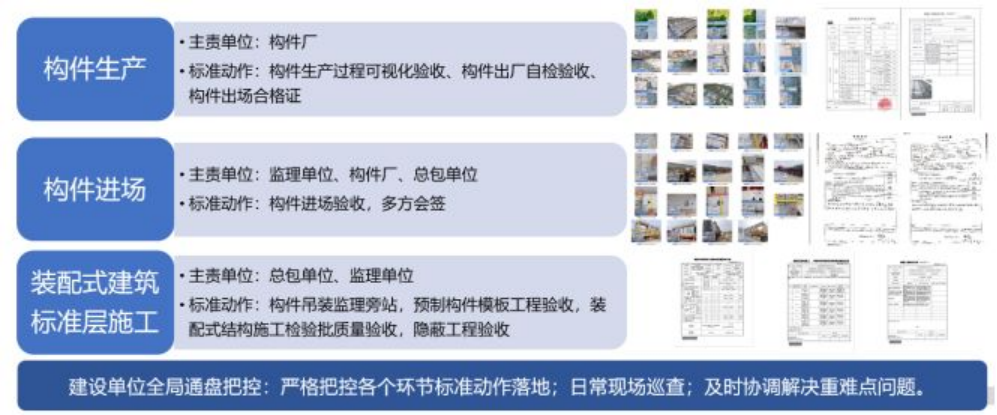

▲PC標準層施工質量管控體系

03

BIM全流程模擬與管控

BIM技術的應用貫穿整個項目的方案設計,施工仿真模擬,碰撞檢查,構件的設計、生產、運輸、施工全生命周期。本項目應用BIM技術,實現標準化設計、工廠化生產、裝配化施工、一體化裝修、信息化管理。

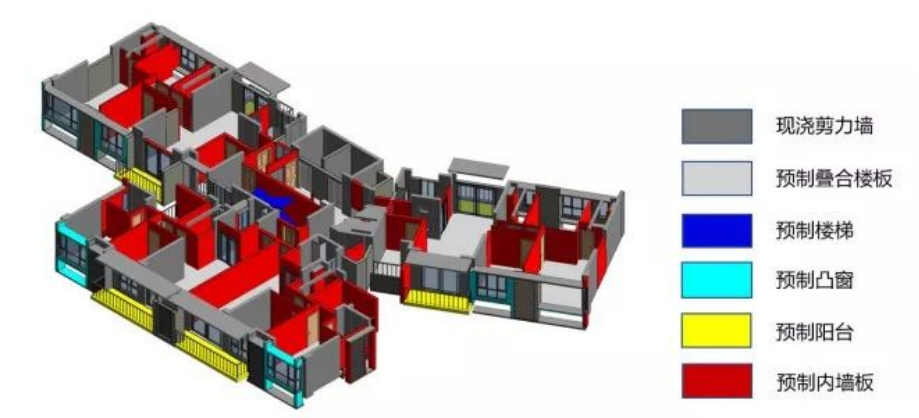

▲BIM裝配式建筑模型

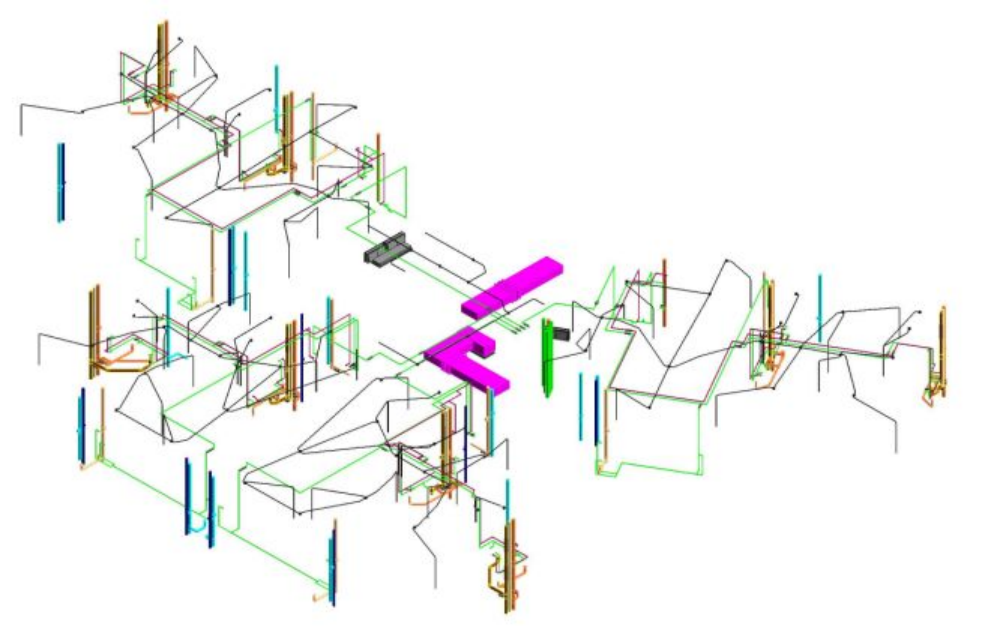

▲BIM綜合管線模型

裝配式建筑技術應用有何優勢?

該項目采用預制凸窗、預制陽臺、預制疊合樓板、預制空調板、預制樓梯及樓梯隔墻、ALC內隔墻、集成廚衛、BIM技術和鋁模+全現澆混凝土外墻施工工藝,形成了先進的裝配式建筑體系。全混凝土外墻,內外墻全部取消砌筑、抹灰等濕作業,不僅提高建筑質量,而且減少建筑垃圾排放,大大改善現場施工作業環境。該項目是江門地區首個通過技術認定的裝配式建筑項目,為江門裝配式建筑的推廣樹立示范帶頭作用。

圖片

江門市“無廢城市”的宣傳口號與logo

江門市“無廢城市”的宣傳口號為:

“創無廢城市 建綠色僑都”

江門市“無廢城市”的形象標識如下:


(來源:江門生態環境局綜合整理)
